对辊式破碎机

对辊式破碎机

对辊式破碎机简称对辊破或对辊破碎机等。是比较老式的破碎设备,对辊式破碎机结构简单,且过分碎现象少,辊面上的齿形,尺寸,排列可随物料性质而改变,可对中硬和软矿石进行中、细破碎。

  • 详细介绍

对辊式破碎机介绍

对辊式破碎机简称对辊破或对辊破碎机等。是比较老式的破碎设备,对辊式破碎机结构简单,且过分碎现象少,辊面上的齿形、尺寸、排列可随物料性质而改变,可对中硬和软矿石进行中、细破碎,如硫酸厂中通常用颚式破碎机对硫铁矿石进行一次破碎,使直径达到20~30mm,在进入双辊式破碎机进行二次破碎,使矿石直径达到5mm以下,达到沸腾炉的要求。对辊式破碎机(对辊破碎机)缺点:占地面积大、生产效率较低。

对辊破碎机供选矿、化学、水泥、建筑材料等工业部门中碎和细碎各种中等硬度以下的矿石和岩石之用。

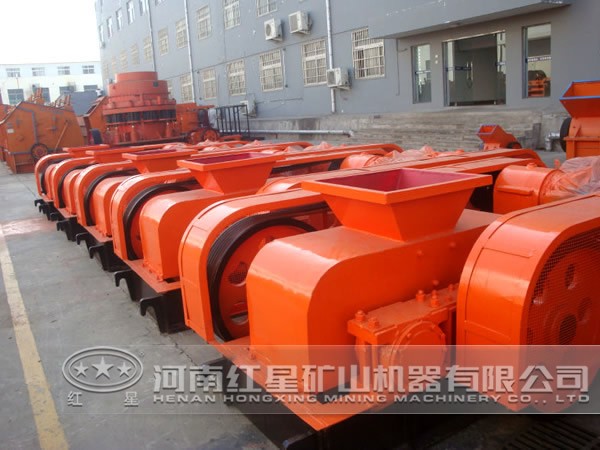

对辊破碎机图片

对辊破碎机

工作原理及结构

1、该系列对辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
2、出料粒度的调节:两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。
3、驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。
4、为了安全,传动部分应根据实际情况自行安装安全罩。
对辊破碎机可供选矿、化工、水泥、耐火材料、磨料、建筑材料等工业部门中细碎各种高、中等硬度的矿石和岩石之用,尤其在建筑材料工业中生产瓜米石和绿豆沙等产品,有较一般破碎机械更优异的效果。

注意事项

1)要加强给矿的除铁工作。非破碎物(钎头等物)掉入对辊间会损坏破碎机,以致造成停车事故。所以在破碎机前应安装除铁装置。
2)粘性物料容易堵塞破碎空间,在处理堵塞故障应停车处理,不可在运转中进行捅矿。
3)当处理的物料含大块较多时,要注意大块矿石容易从破碎空间挤出来,以防伤人或损坏设备。
4)对辊破碎机运转较长时间后,由于辊面的磨损较大,会引起产品粒度过细,这时要注意调整排矿口或对设备进行检修。
5)加强对对辊破碎机的检查,对设备的润滑部位要按时加油,保持设备良好的润滑状态。

技术参数

型号 2PG0425 2PG0640 2PG0740 2PG0850 2PG1060 2PG1260 2PG1560
辊直径(mm) Ф400 Ф600 Ф700 Ф800 Ф1000 Ф1200 Ф1500
辊宽(mm) 250 400 400 500 600 600 600
入料粒度(mm) ≤25 ≤25 ≤25 ≤25 ≤30 ≤30 ≤30
排料口(mm) 2-8 2-8 2-8 2-8 2-10 2-10 2-10
处理能力(t/h) 5-10 10-20 15-30 20-40 30-50 40-70 60-110
配动力型号 Y132M-6 Y180L-6 Y200L-4 Y225M-4 Y250M-4 Y315M-6 Y315L-6
电机功率(kw) 5.5×2 15×2 30×2 45×2 55×2 75×2 110×2
