水泥磨

水泥磨

水泥磨是物料被破碎之后,再进行粉碎的关键水泥设备。水泥磨广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨

  • 详细介绍

水泥设备(水泥磨)介绍

水泥磨是物料被破碎之后,再进行粉碎的关键水泥设备。水泥磨广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。

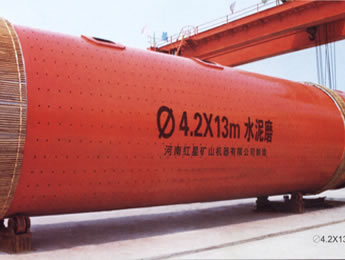

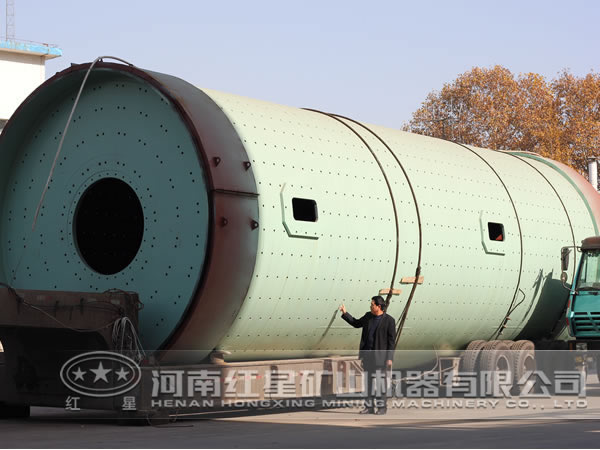

水泥磨图片

水泥磨(水泥设备)

水泥设备性能特点

水泥磨由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本水泥设备运转平稳,工作可靠。根据物料及排矿方式,可选择干式水泥磨和湿式格子型水泥磨。

工作原理

本机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型水泥磨。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

技术参数

产品规格(m) 磨机形式 传动形式 减速机 电机功率(kw) 生产能力(t/h) 总重量(t)
型号 速比
φ1.83×7 开流 边缘 ZD60 4.5 245 6.5-8 43.8
φ2.2×7.5 开流 边缘 ZD70 5 380 8-10 64.8
φ2.2×11 开流 边缘 D110 35.5 630 12-13 104.6
φ2.2×13 开流 边缘 D110 35.5 630 16-18 114
φ2.4×13 开流 边缘 D110 35.5 800 20-23 130.6
φ2.6×13 开流 边缘 MFY100 19.5 1000 28-32 158
φ3×9 圈流 边缘 D125 41.2 1000 28-36.5 167
φ3×11 圈流 边缘 D140 42.8 1250 36-47 180
φ3.2×13 开流 边缘 D140 36.5 1600 45-50 225
φ3.5×13 圈流 边缘 JDX1000 5.84 2000 60-65 275
φ3.8×13 开流 中心 MFY250 16.5 2500 60-62 320
φ4.2×13 开流 中心 JQS3550 15.6 3530 85-87 380
φ4.6×14 圈流 中心 JSI160-C 14.6 4200 120-135 485
