摇床

摇床

摇床是用于选别细粒物料的重力选矿设备,广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。

  • 详细介绍

摇床介绍

摇床是用于选别细粒物料的重力选矿设备,广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。我厂生产摇床历史悠久,并不断开发创新,从最初的直条床面摇床基础上发展到单曲波床面摇床(上世纪70年代);到双曲波床面摇床(上世纪90年代),使摇床的处理量、回收率和富集比都有大幅度的提高。

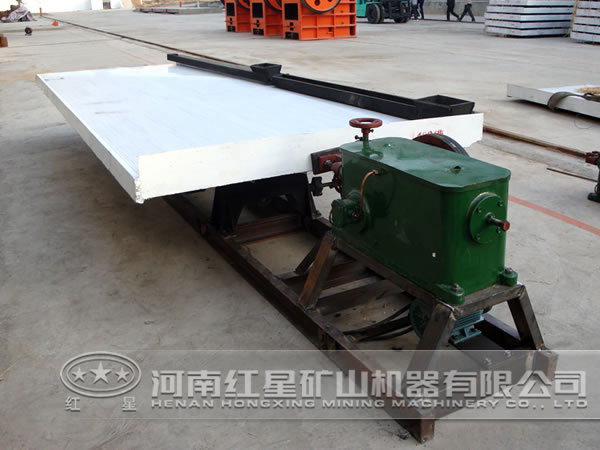

摇床图片

摇床

性能特点

摇床是结合了国内摇床和重力选矿技术,具有富集比高、选别效率好、操作简单等优点,且一次得出最终精矿和最终尾矿。与传统工艺相比具有不用药剂、耗能低、便于管理等优点,具有较高的性能价格比。

工作原理

摇床选矿是一个倾斜的床面上借助机械石板对称往复运动和薄层斜面水流等联合作用,使矿粒在床面上松散分层、分带,从而使矿物按密度不同来进行分选的过程。

技术参数

名 称 粗砂摇床 细砂摇床 矿泥摇床
床面尺寸 长度(mm) 4450 4450 4450
传动端宽(mm) 1855 1855 1855
精矿端宽(mm) 1546 1546 1546
最大给矿粒度(mm) 2 0.5 0.15
给矿量(t/d) 30-60 10-20 15-25
给矿浓度(%) 25-30 20-25 15-25
行程(mm) 16-22 11-16 8-16
频率(f) 45-48 48-53 50-57
床面清洗水量(t/d) 80-150 30-60 10-17
床面横向坡度(°) 2.5-4.5 1.5-3.5 1-2
床面纵向坡度(%) 1.4 0.92 ----
床面尖灭角(°) 32-42 40 42
选矿面积(㎡) 7.6 7.6 7.6
床面长度比 2.6 2.6 2.6
床面端面形状 矩形 锯齿形 三角形
电机功率(kw) 1.1 1.1 1.1
传动机构 偏心连杆机构
