高压微粉磨

高压微粉磨

高压微粉磨(高压磨粉机)主要由主机,鼓风机,超细度分析机,成品旋风积粉器,布袋除尘器及连接风管管道等组成,根据用户需要可以配备提升机、储料仓、电控柜、给粉机、破碎机等辅助设备。

  • 详细介绍

高压微粉磨介绍

高压微粉磨(高压磨粉机)主要由主机,鼓风机,超细度分析机,成品旋风积粉器,布袋除尘器及连接风管管道等组成,根据用户需要可以配备提升机、储料仓、电控柜、给粉机、破碎机等辅助设备。在微粉磨研磨室内,磨辊总成通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联结,压力弹簧靠拉力杆紧紧的压在磨辊轴承室的悬臂外端上,以横担轴为支撑点,靠弹簧压力使磨辊紧紧压在磨环内圆表面上,当电机通过传动装置转动时,装在铲刀架上的铲刀与磨辊同步转动,磨辊在磨环内圆表面上滚动的同时绕自身转动,分析机通过电机传动装置带动分析机叶轮旋转,其分析机的速度调整决定出粉细度。

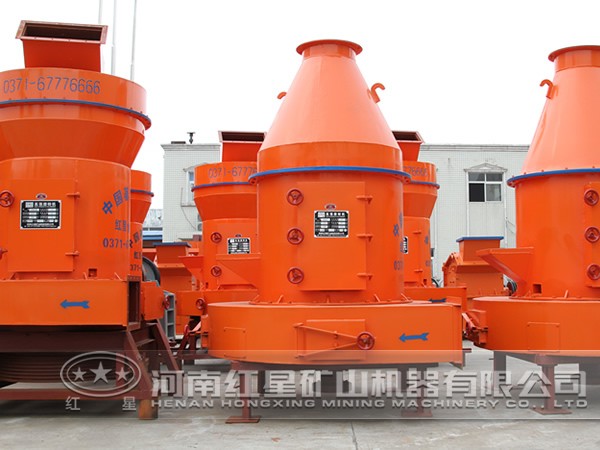

高压磨粉机图片

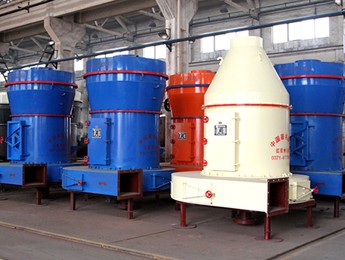

高压微粉机

性能特点

1、高压微粉磨与气流磨相比适用范围更大。
2、高压微粉磨与其它同类磨机相比,磨辊对物料的碾压力在高压弹簧的作用下提高800-1200Kg。
3、节能。在产量和细度相同的情况下,系统能耗仅为气流磨的三分之一。
4、投资小,收益高。在产量和细度相同的情况下,高压微粉磨价格仅为气流磨的八分之一。
5、进料粒度大,出料一次性平均粒径可达到6.5um的超细粉。
6、重叠式多极密封研磨装置,密封性能好。
7、高压磨粉机除尘效果完全达到国家粉尘排放标准。

工作原理

在高压磨粉机研磨室内,磨辊总成通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联结,压力弹簧靠拉力杆紧紧的压在磨辊轴承室的悬臂外端上,以横担轴为支撑点,靠弹簧压力使磨辊紧紧压在磨环内圆表面上,当电机通过传动装置转动时,装在铲刀架上的铲刀与磨辊同步转动,磨辊在磨环内圆表面上滚动的同时绕自身转动,分析机通过电机传动装置带动分析机叶轮旋转,其分析机的旋转速度决定了出粉细度。

技术参数

    参数 型号 微粉93 微粉92 微粉87 微粉76 微粉66
进料粒度(mm) ≤25 ≤25 ≤20 ≤20 ≤15
成品粒度(mm) 0.125-0.010 0.125-0.033 0.125-0.010 0.125-0.033 0.125-0.010
不同物料细度班产量(t) 0.8-12 0.6-10 0.4-8 0.3-6 0.2-4
中心轴转速(r/min) 140 148 160 170 180
磨环直径(mm) 1006 973 907.5 850 725
磨辊直径(mm) 300 300 270 250 210
磨辊高度(mm) 160 160 150 150 150
主机电机(kw) Y225M-8-30 Y225M-8-22 Y225M-8-22 Y225S-8-18.5 Y225M-8-15
风机电机 Y180M-2-22 Y180L-4-22 Y160L-4-18.5 Y160L-4-15 Y160L-4-11
分析器电机 YCT180M-4A-4 YCT180M-4A-4 YCT180M-4A-4 YCT160-4B-3 YCT160-4B-3
