制砂机

制砂机

制砂机(制沙机)是我公司引进美国巴马克公司著名的“石打石”破碎机原理及技术,结合国内制砂生产方面的实际情况,研制开发出具有国内、国际、领先水平的高效碎石设备。它广泛适用于各种岩石、磨料、耐火材...

  • 详细介绍

制砂机介绍

冲击式破碎机又称制砂机(制沙机),是我公司引进美国巴马克公司著名的“石打石”破碎机原理及技术,结合国内制砂生产方面的实际情况,研制开发出具有国内、国际、领先水平的高效碎石设备。它广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的中碎、细碎(制砂粒)。对建筑用砂、筑路用砂石尤为适宜。
HX型立式冲击式破碎机由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等七部分组成。

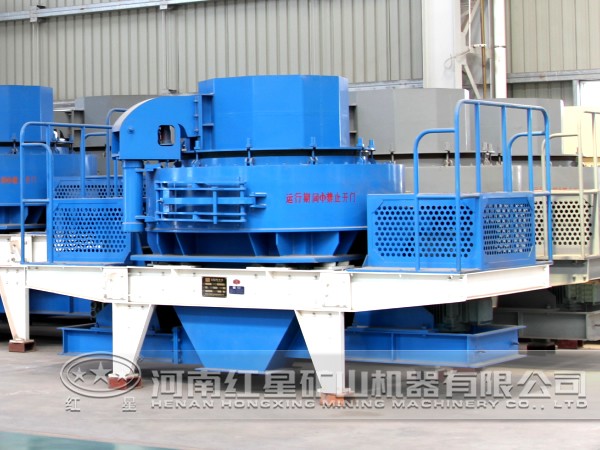

制砂机图片

新型制砂机

制砂机性能特点

1) 本制砂机是九十年代开发的新型中、细碎石设备,也是目前世界上广泛用于替代锥碎机、对辊机、球磨机的机型。
2) 结构新颖、特别、运转平稳。
3) 能量消耗小、产量高、破碎比大。
4) 设备体积小、操作简便、安装和维修方便。
5) 具有整形功能、产品呈立方状、堆积密度大。
6) 生产过程中,石料能形成保护底层,机身无磨损,经久耐用。
7) 少量易磨损件用特硬耐磨材质制成,体积小、重量轻、便于更换配件。

工作原理

物料由进料斗进入制沙机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循环筛分系统形成闭路,一般循环三次即可将物料破碎成20目以下。在整下破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、磨擦而粉碎,这就减少了角污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染。

主要技术参数

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
HX-09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
HX-10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450
