圆盘造粒机

圆盘造粒机

造粒机是由HX公司结构国内外同类设备先进技术的基础上改造而成的,圆盘式造料机为容积式计量的给料设备,它能均匀、连续地将物料喂送到下一道工序,并且能够承受较大的仓压。

  • 详细介绍

圆盘造粒机介绍

造粒机是由HX公司结构国内外同类设备先进技术的基础上改造而成的,圆盘式造料机为容积式计量的给料设备,它能均匀、连续地将物料喂送到下一道工序,并且能够承受较大的仓压。作为细粒物料给料设备,适用于运送粉状、料状或小块状态的各种非粘性物料,如煤粉、水泥、熟料、石灰石、页岩、煤矸石、粘土等粉状、粒状或小块状物料。可广泛应用于选金厂,采煤厂与化工,基建及机械化的铸造车间等作连续均匀、定量的给料和配料之用。本机构造简单,调整方便,性能优越。本机适用输送物料粒度不大于50mm,不适宜输送粘性较大、不易流动的物料和流动性特别好的物料。

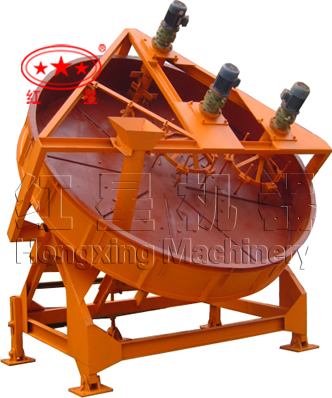

圆盘造粒机图片

圆盘造粒机

性能特点

  具有以下优点:成球率高、颗粒圆润强度大、操作直观、维修方便等。

工作原理

预加水成球盘式全盘成球法。生料粉在双轴搅拌机内被雾化水均匀湿润,形成粒度很均匀的球核,然后送进成球盘中进行成球。料球的水分应控制在12~14%。水应大部分在双轴搅拌机内加入,成球盘中只加入少量的补加水,补加水量控制在0~3%左右。干粉造粒则直接加在成球盘内,并喷洒适量的水份,生料球核进入成球盘后在盘内受离心力,摩擦力和重力的作用,沿抛物线运动。由于物料的粘结性和可塑性,使球核在运动过程中互相粘结并逐渐长大。当成球盘的倾角,盘边高,转速及水份等参数一定时,不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动。料球在不断的滚动过程中将球内的水份不断排挤出表面,由于物料的粘结性以及表面液膜的自然挥发,使料球具有一定的强度,然后随着倾斜盘体的转动从盘的边部排出盘外。

技术参数

产品规格(m)
盘转
(r/min)
生产能力
(t/h)
配用动力
(kw)
盘斜度调整范围
外形尺寸(m)
总量(kg)
Φ2.2
14.25
4-8
7.5
35-55
2.8×2.75×2.58
2850
Φ2.5
11.81
5-10
7.5
35-55
3.2×2.3×3
3250
Φ2.8
1.21
12-16
7.5
35-55
3.4×2.6×3.1
3710
Φ3.0
11.3
15-18
11
35-55
3.7×2.7×3.3
4350
Φ3.2
9.6
15-20
11
35-55
3.9×2.7×3.4
5110
Φ3.6
9.1
18-24
15
35-55
4.3×3.1×4.0
6510
