鄂式破碎机

鄂式破碎机

本系列鄂式破碎机,具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。鄂式破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超过320兆帕...

  • 详细介绍

鄂式破碎机介绍

本系列鄂式破碎机,具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。鄂式破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超过320兆帕的各种物料。
鄂式破碎机用途和使用范围
1、该系列鄂破主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。
2、该系列鄂破最适宜于破碎抗压强度不高于300MPa(兆帕)的各种软硬矿石,被破碎物料的最大块度不得大于技术参数表所规定。

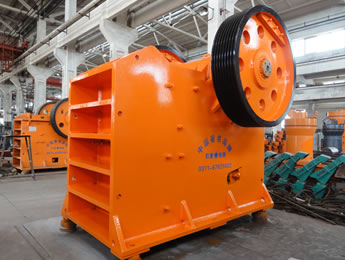

鄂式破碎机图片

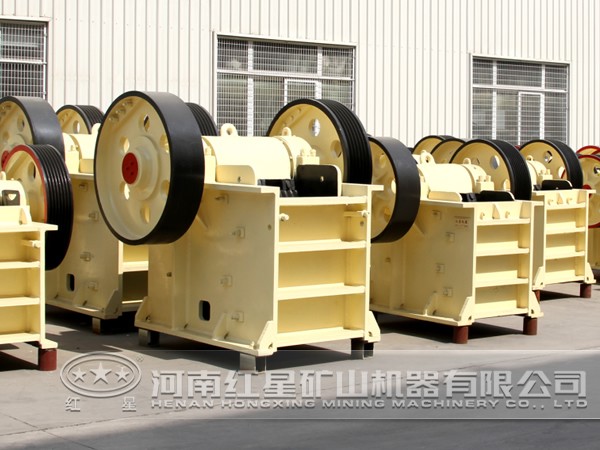

颚式破碎机图片展示

性能特点

1、采用世界级的制造工艺,选用最高端的制作材料。
2、更先进的动鄂总成,使其更经久耐用。动鄂总成采用高质量的铸钢件构成,并通过两个大型铸钢飞轮传动。此外重型偏心轴亦采用锻坯进行加工,这一切均使得JC系列鄂式破碎机具有超凡的可靠性。
3、轴承座采用整体式铸钢结构。 整体铸钢轴承座能够保证与破碎机架完全配合,同时也大大增强了轴承座的径向强度,而分体式轴承座则不拥有该优点。
4、采用有限元分析技术,破碎机具有更高的强度。
5、破碎腔采用对称“V”形结构,使实际进料口宽度与名义进料口宽度相一致。
6、排料口调整更快捷方便。欧版JC系列鄂式破碎机装有楔块排料口调整装置,该装置比老式的垫片调整更简单、安全和快捷。
7、选用轴承规格更大、承载能力更高。 所有JC系列鄂式破碎机都装有较其它同样规格破碎机更大更耐用的偏心轴轴承,其更高的承载能力和有效的迷宫密封使轴承使用寿命大大地延长。
8、最新采用了齿形护板,增大了鄂板的有效长度,产量更高。

工作原理

该系列破碎机工作方式为曲动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动鄂上下运动,当动鄂上升时肘板与动鄂间夹角变大,从而推动动鄂板向固定鄂板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动鄂下行时,肘板与动鄂夹角变小,动鄂板在拉杆,弹簧的作用下,离开固定鄂板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动鄂作周期运动压碎和排泄物料,实现批量生产。

主要技术参数

型号 进料口尺寸 (mm) 最大进料粒度 (mm) 排料口调整范围 (mm) 处理能力(t/h) 偏心轴转速(r/min) 电机功率 (kw) 外形尺寸 (长×宽×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:产量根据不同物料,进料粒度等因素其结果将有所不同

产品性能在不断改进中,参数如有更改,恕不另行通知。
