回转窑旋风筒结构的主要参数设计

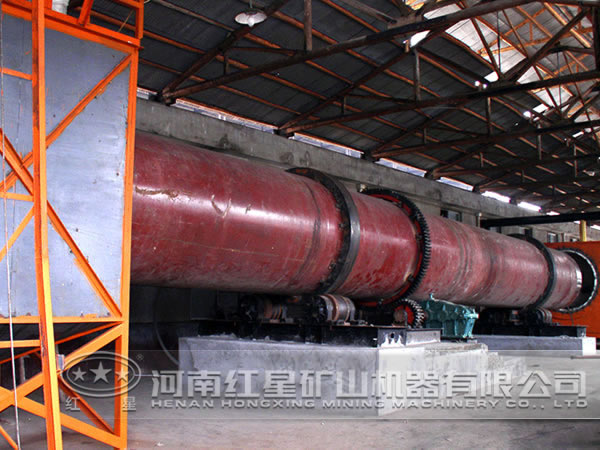

河南红星机械是国内大型回转窑设备制造商，专业制造各类煅烧窑炉设备与配套烘干机设备，安装施工快速终身免费技术支持。本文给您介绍如何设计回转窑旋风筒结构的主要参数。

一、旋风筒直径与断面

回转窑设备旋风筒的结构，以圆柱体及圆锥的设计最为重要，由于它们的尺寸及其比例不同而构成不同类型的旋风筒。在旋风筒各部分尺寸的设计中，又大多以圆柱体部分的直径D为基础，因此要首先确定它的尺寸。对其计算一般有如下四种方法：

a、按排气管需要的尺寸，反推圆柱体直径。

b、以实验数据为基础，根据负荷系数，即单位流量所需的有效横断面积计算。

c、根据旋风筒假想截面风速计算。

d、根据理论与经验推导的各种公式。

中国TJ型新型旋风筒截面风速一般为3.5～5.5m/s，旋风筒高径比C1级为2.8～3.0，C2～C5为1.9～2.0。

二、旋风筒进风口形式与结构

回转窑设备旋风筒进风口原来大多采用矩形结构，进风口风速一般为15～25m/s。新型旋风筒进风口已改进为五边形或菱形结构，目的在于引导进入旋风筒的气固流向下偏斜运动以减少阻力，同时，为降低阻力适当降低进口风速。我国TJ型新型旋风筒进口风速一般为15～18m/s。

三、旋风筒内筒结构

回转窑旋风筒内筒与出风口相连。由于内筒系插入旋风筒内在高温环境下工作，故其材质、结构及插入深度，对提高其工作寿命、维修及旋风筒阻力有重要影响。我国TJ型旋风筒，内筒插入深度C1级为1.1～1.3，C2～C5级为0.5～0.6（进风口尺寸长度）。

回转窑配套新型旋风筒内筒（主要是最下级旋风筒内筒）已将原来整体结构改进为扁圆形或“靴形”结构。旋风筒出口风速一般为10～20m/s。新型旋风筒为了降低阻力，有扩大内筒直径、降低出口风速的趋势。我国TJ型旋风筒出口风速取11～14m/s。
