回转窑运转过程中物料移动图解

物料在回转窑内的运转所停留的时长,是检验回转窑煅烧的一个重要参数,它直接影响到回转窑的产量、质量及调温操作,它与回转窑规格、物料特性、窑转速、加料量等多种因素有关。缎烧石油焦的回转窑中,物料的停留时间一般为1小时左右。时间太短的时候,物料很快就会经过窑内,煅烧带很难控制,如果煅烧过程不能够完整的进行就会影响到煅后焦质量。停留时间过长,而给料量一定的情况下,会导致料层的厚度加厚,影响到煅后焦量的均匀性(夹生),很容易使回转窑窑尾出现返料现象。若是想要料层能够符合要求,只有使给料量降低,这样一来回转窑煅烧的产量就会有所降低,而且停留时间太长的话会增大碳质烧损。因此,要掌握好物料在回转窑内的停留时间,也只有这样才能既能使回转窑的煅烧产量得到保证,还可以保证煅后焦质量。

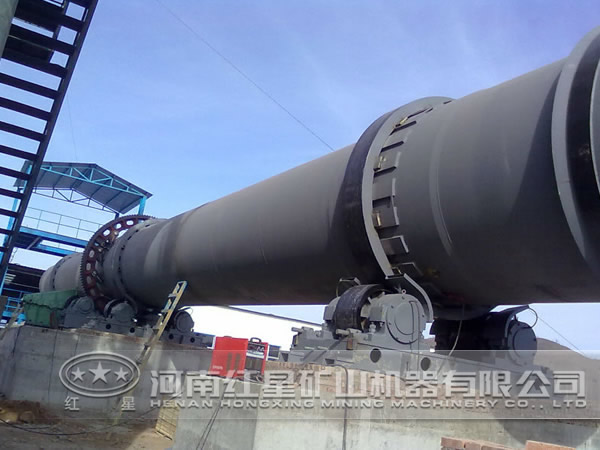

回转窑

要确定物料在回转窑内的停留时间,首先要确定物料在回转窑内沿轴线方向移动的速度。由于目前尚未找到类似石油焦特性的实测材料,所以还不能在生产过程中测量物料移动速度。影响物料移动速度的因素很多,且大多为随回转窑物料煅烧过程的进行而改变的变量。尽管如此,作为掌握物料移动速度的方法,仍可通过计算求得。

回转窑运动图解

我们以上图作为解释,WXYZ是水平面,EFGH是料层斜面,AB为回转窑的窑体断面圆上料层对应的弦长,A0为料层倾斜而产生的下滑力,OC为窑体倾斜而产生的下滑力,AC为窑体倾斜和料层倾斜产生的下滑力的合力方向,即物料颗粒沿料层斜面滑落的方向,a为窑体倾角,b为料层倾角,r为AB和AC的夹角,BC为物料每次随窑体转动由B点上升至A点、再由A点滑落至C点后沿窑体轴线方向移动的距离,为AB弦所对应的圆心角。P为物料颗拉重量.这样就能够很好的展示物料滑落以及随着窑体的运动。
