颚式破碎机的转动装置强化设计方式

为了强化颚式破碎机的转动装置的受力强度,我们对破碎机的机体结构设计进行了优化,采用高效的摆杆支撑方式设计,有效地保证了颚式破碎机的设计质量。

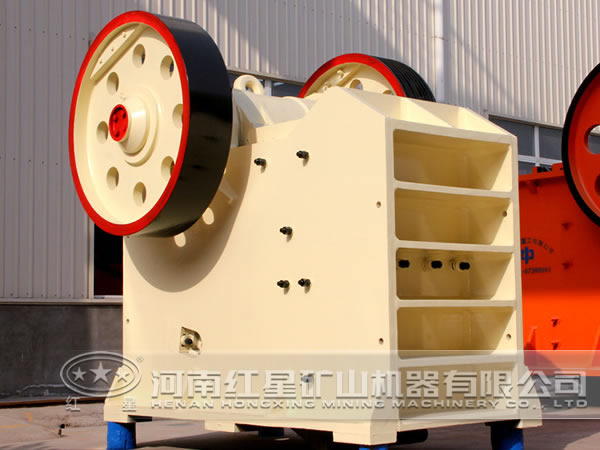

颚式破碎机主要部件的工作部分是两块颚板。垂直(或上端略外倾)固定在机体前壁上,另一是活动颚板,位置倾斜,与固定颚板形成上大下小的破碎腔。活动颚板对着固定颚板做周期性的往复运动,时而分开,时而靠近。分开时,物料进入破碎腔,废品从下部卸出;靠近时,使装在两块颚板之间的物料受到挤压,弯折和劈裂作用而破碎。为了优化颚式破碎机的机架设计,我们的颚式破碎机外置摆杆支承,以摆杆替代肘板,并通过在动颚两侧增设挂轴,使摆杆置于机架之外。动颚挂轴一端插装在动鄂挂轴孔内,并以内六角螺钉锁紧,另一端则穿过机架上的装置孔,支承在摆杆上的滑动轴承内。

颚式破碎机摆杆四种支撑方式:

一、外置摆杆支撑使原有肘板与肘板座之间半开单向接触的回转副,转变为封闭的回转副,防止了破碎粉尘的入侵,润滑灵活可靠。

二、摆杆自身就具有限位作用,自身就能克服倾翻力矩及动鄂所产生的惯性力,因此,不需要用弹簧拉紧装置进行限位。

三、动颚挂轴可安装在动鄂边板上的任何位置,这对根据物料性质合理选择动鄂的运动轨迹发明了良好的条件。

四、颚式破碎机采用的外置动颚支承方式有效防止了粉尘直接侵入,防止了颚式破碎机颚板磨损,让润滑方式的选取更为灵活。
