新型6s摇床结构设计上的优势

摇床是重力选矿工艺中的主要分选设备,近年来我们积极研发新型设备,全新的6s摇床不论是在结构设计还是工作效率上都比以前的设备有所进步,下面来具体了解一下新型摇床。

在6S摇床床面往复摇动的条件下,为实现对分选过程的强化,可赋予床条以新的作用,即通过床条作用于流体,使流体产生有益的扰流与波动,这种扰动既能使横向流体产生纵向分速度,又能阻滞上层轻矿粒沿纵向移动,增大轻重矿粒纵向运动的差异,同时,按照矿粒从给矿端向排矿端单向搬运的工艺要求,流体在扰动作用下产生的纵向扩散应该是不对称的,这样才能保证流体扩散的矢量具有单向性。根据以上设想,新型摇床床面具有以下特征:

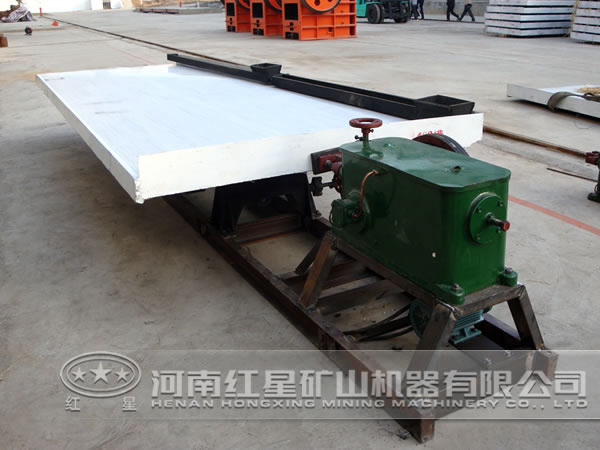

摇床

1、在床面非尖灭区的床条上剖切出一定数量的条沟;

2、条沟剖切在床条的顶面至泄流面上;

3、条沟的边坡是不对称的,即具有陡坡壁和缓坡壁;

4、条沟的主要结构要素包括:条沟底棱的偏向和偏角,陡壁和缓壁的形状及大小,条沟的个数、间距和列距等。

在具有这种条沟结构的每一单元敬意内,流体流动时将会受到床面及条沟陡壁和缓壁的机械扰动作用,条沟的具体形状及尺寸最终通过实验考查选定,这与之前的悬挂式多层摇床结构设计有很大差别。
