回转窑滚圈的截面形式的合理布局

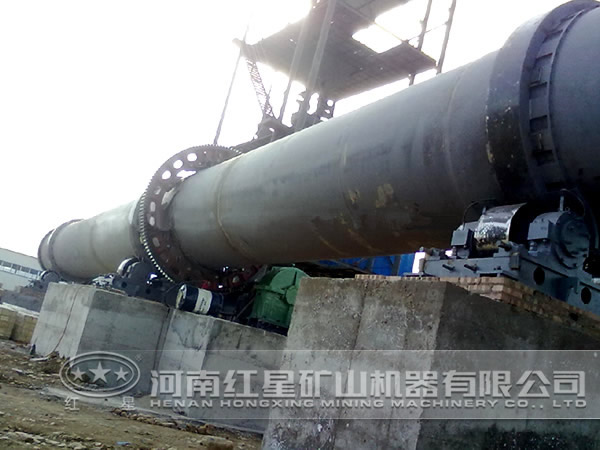

大家都知道，回转窑筒体结构中滚圈是用来支撑筒体的，并保证筒体在托轮上运转平稳，由此可以看出滚圈的重要性。所以我们除了要关注回转窑滚圈的材质和制造工艺之外还有重视该结构的合理布局，这样才能有保证回转窑滚圈运动的高效性。

回转窑滚圈的截面可分四种形式：

(1)矩形截面。滚圈的截面是实心矩形，制造简单，温度应力小。但使用材料不合理，刚度小(指同样重量的滚圈)，散热条件差。目前使用很广泛，大型烧成窑和水泥窑多使用这种矩形截面滚困。

(2)箱形截面。制造复杂，材料利用比较合理，刚度大，有利于加强筒体刚度，运转时散热条件好。但由于截面形状复杂，采用铸造时在冷缩过程中易产生裂缝、砂眼、气孔等缺陷，这些缺陷有时会导致横截面断裂。

(3)剖分式滚圈。由于滚困尺寸大、重量重，采用剖分式滚困是克服铸造、运输困难的方法之一。剖分式滚团是将该圈分成若干块，用螟拴连接成整体。剖分形式有四剖分式和两别分式。滚困副分结构使机械加工工作量增加很多，它对简体的加固作用也特大大削弱。剖分连接处刚性更差，能产生早期破坏，使用寿命低于整体滚圈。

(4)滚圈和简体的整体化。为进一步简化制造、安装、增强简体刚性，可采用将滚团与简体加厚段(滚圈下部分)合在一起的结构。
