颚式破碎机机架结构的全新设计

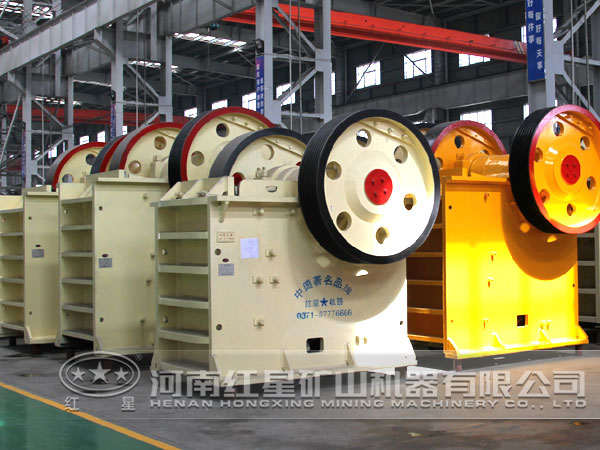

颚式破碎机的结构设计中，机架是重点，只有机架结构的合理设计才能保证设备性能的充分发挥。传统的破碎机机架在设计时存在缺陷，所以，我们今天主要介绍颚破机架的全新设计方法。

颚式破碎机机架承受着三个力：物料给固定尊的压力，其方向与固定颚板垂直，作用在破碎腔有效高度中间；编心轴绐机架轴承的压力；肘板给后壁肘座的压力。机架结构设计必须遵循下列原则：首先根据机架受力情况，满足机架强度和刚度要求；其次是考虑制造工艺性要求；最后考虑外观要求。且不能片面追求美观而忽略强度问题，也不能盲目加强机架强度，导致破碎机机重增大浪费材料。

1．机架前壁结构设计

机架前壁主要是承受最大破碎力的作用。前壁是由一块纵向墙板与几块横向外侧筋板所组成，载荷主要是由横向筋板所承受。因此，一般横向外侧筋板之间不在增设与侧壁平行的纵向筋板。

2．机架侧壁结构设计

机架侧壁韵结构设计首先必须满足强度和刚度的要求，就是说根据侧壁受力变形来设计。

3．机架后壁结构设计

机架后壁结构与前壁结构相似，后壁上作用有肘板传递的T力，该力可分解为T1和T2两个分力。T2力是由机架后壁承受，而T1力是经过肘座传给焊在机架侧壁内侧的导轨上。可将后壁截面转180°构成的模样。此时可提高截面的承截能力，或者说在同样条件下可相应的减少截面面积，从而减轻机架重量。
