球磨机衬板的规格和固定方式

球磨机衬板在球磨机组成中地位无疑是重要的，我们对球磨机衬板的设计规格要求相对的很高。那么，球磨机衬板的规格和固定是怎样的？来领教一下吧！

一、球磨机衬板规格的设计

球磨机的衬板尺寸的大小要考虑搬运、装卸和进出磨门时方便等因素。近几年，球磨机的衬板尺寸已统一，宽度为314mm，整块衬板长500mm，半块衬板为250mm，厚度40~50mm，质量约在45~55kg。

二、球磨机衬板的螺栓联接

衬板的固定方式有螺栓联接和镶砌两种方式。当用螺栓固定衬板时，要使衬板紧贴在筒体内壁上，不得有空隙存在。为了防止料浆或料位进入冲刷筒体，应在衬板与筒体间装设衬垫。为了防止料浆沿螺栓孔流出，固定衬板的螺栓配有带锥形面的垫圈。锥形面内填塞麻圈，拧紧螺母时麻圈被紧紧压在锥形垫圈内，这样螺栓与筒体螺栓孔之间的间隙即被消除。为了防松，螺栓要求带双螺母或防松垫圈。

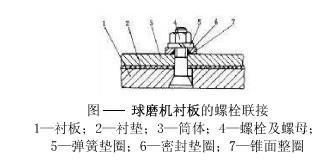

球磨机螺栓联接如下图：

三、衬板螺栓联接的特点

螺栓联接固定的优点是抗冲击、耐振动，比较可靠。其缺点是需要在筒体上钻孔，耗费人力物力，减弱筒体强度，且可能漏料。小波纹衬板一般都是互相交错地镶砌在筒体内，彼此挤紧时就形成“拱”的结构，再加上水泥砂浆的凝结固化，一般是十分牢固的。为了能够挤紧，在衬板的 环向用铁板楔紧。

球磨机的每一个组成，都一定程度上影响这球磨机的产量和工作效率。所以，每一个小细节，每一个组成部分，我们都要融入心血进去，设计出好的产品球磨机。
