球磨机大齿轮和筒体联接方式分析

小提示: 如果您对我们的产品、服务感兴趣,或者有什么可以帮助到您的,您可以通过 点击在线咨询 与我们在线交流。 您也可以拨打我们客服电话:0371-67772626。我们期待您的咨询,为您创造价值是我们永不变的追求!

球磨机大齿圈和筒体的联接方式主要可以分为两类,其中每一类又有不同的方式。

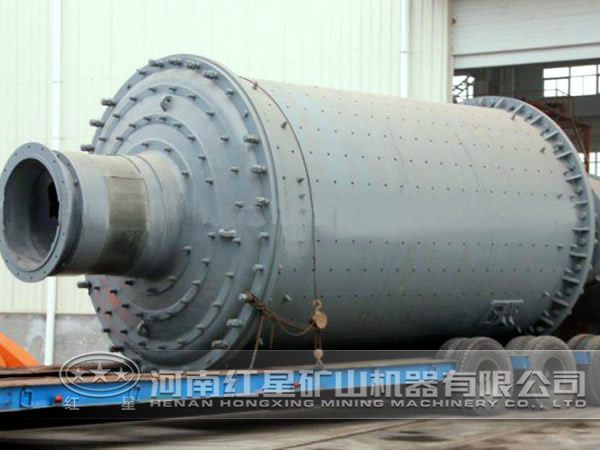

球磨机

 第一类

大齿圈安装在球磨机设备磨头端盖的侧面上,其间加键或者螺栓联接固定。这种方式牢固可靠,但端盖结构复杂,制造加工量大,齿圈与端盖之间留有热膨胀间隙,当球磨机磨尾温度较高时,导致内部产生较大的热应力。故限制了这种联接方式在球磨机设备上的应用。

第二类

分三种方式

1、为单排螺栓固定。筒体法兰被夹在端盖法兰与齿圈法兰之间,固定端盖与齿圈螺栓公用,但为了在抢修大齿轮时端盖位置不变,应设数个只固定端盖与筒体法兰的连接螺栓。

2、用双排螺栓联接,这种结构形式可能会加大齿圈的外形尺寸。

3、焊接平端盖磨机齿圈联接方式。

类型比较

第一类的方式牢固可靠,但端盖结构复杂,制造加工量大,齿圈与端盖之间留有热膨胀间隙,当球磨机磨尾温度较高时,导致内部产生较大的热应力。故限制了这种联接方式在球磨机设备上的应用。

第二类联接方式结构简单,加工容易,但在运转时螺栓容易松动,使传动机构发生振动,故必须采用防松螺母,同时应定期检查螺栓联接。在第二类联接中,齿圈法兰与筒体法兰之间应有止口配合,保证对中性;在齿圈法兰上开一些豁口,消除热变形应力。此外,筒体(或端盖)法兰外经与齿圈法兰内经之间应留有间隙,允许球磨机磨头受热膨胀。
