简述球磨机的结构组成

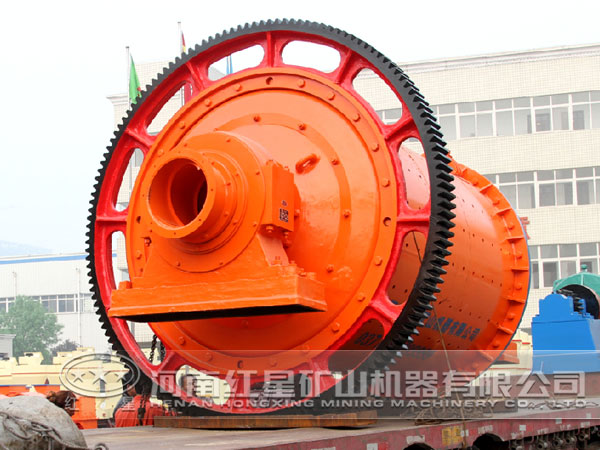

球磨机还有一种叫法叫做单仓磨，其主要结构为：给矿部、筒体部、排矿部、传动部、轴承部、润滑系统。

1、球磨机给矿部用于向筒体内部输送原矿和分级机返砂。其给料一般是倾斜式溜槽送料，溜槽和进料部的连接处使用密封装置（用石棉绳、石墨填料密闭）。除了这一方法，还可以在轴颈空心安装螺旋进料器或者勺式给料器，将给料部内的物料挖入进料部。

2、球磨机的筒体由厚钢板焊接而成，两端焊有法兰盘，分别与磨机端盖联接。筒体上有人孔，在停机的时候可以打开人孔，以便人进去更换衬板、隔板、筛板或者增加一些钢球和钢段。球磨机筒体内部的衬板材质有：高锰钢、高铬铸铁、中锰球铁和橡胶等，目前以高锰钢衬板应用最广泛。

3、球磨机的排矿部在空心轴出料端装有斜截头圆锥形铸钢衬套，其上有螺旋叶片，衬套外有一个固定不转动筛网，将磨小的钢球、钢段和矿浆一起筛出。

4、球磨机的主轴承为空心轴，由半圆型滑动轴承支承。在轴承座的上部有油管，可以向轴承喷润滑油，起到润滑和降温的作用。

5、球磨机的传动一般都是边缘传动，现在也有了中心传动的。二者在上面的传动方式中已有描述，这里不再说明。
