机械搅拌式浮选机的几种类型介绍

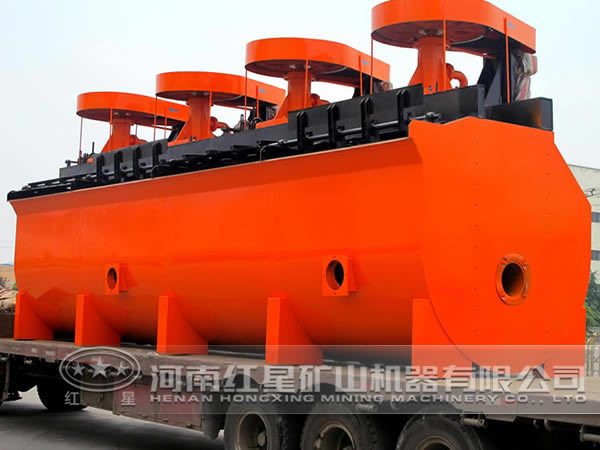

浮选机

生产中使用的浮选机按充气及搅拌方式分为3种类型:机械搅拌式浮选机、充气机械搅拌式浮选机和充气式浮选机。其中机械搅拌式浮选机是依靠机械搅拌器来实现矿浆的充气(自吸气)和搅拌,其种类有很多种,下文对其中常见的几种进行详细介绍。

(1)XJ型浮选机

俗称“A”型浮选机。目前国内应用较广。它的叶轮为辐射状,空气弥散不充分,泡沫稳定性差,易产生“翻花”现象,不利于实现液面自动控制。浮选槽为间隔式,矿浆流速受闸门限制,流速减低,浮选速度较慢,密度大或粒度粗的矿粒易于沉淀。充气量不易调节,难以适应矿石性质的变化。大型浮选厂的粗、扫选作业应尽量避免使用这种浮选机,对于大型浮选厂的精选作业以及某些易浮矿物要求充气量不大的中、小型浮选厂可考虑选用。

(2)JJF型和XJQ型浮选机

这两种浮选机分为深槽型和浅槽型两种。矿浆在槽内下部形成大循环并有自吸能力。与 型浮选机比较,叶轮直径小,转速低,安装深度浅,电耗低。叶轮和定子间隙较大,磨损小。吸气量大并可在一定范围内(0.1~1m3/m2·h)调整充气量。槽体下部设有假衬和导流管,可引导矿浆以固定路线进行大循环,使气泡充分弥散。矿浆液面稳定,便于自动控制。缺点是不能自吸矿浆。该浮选机适于大、中型浮选厂粗、扫选作业。

(3)SF浮选机

这种浮选机具有带后倾式双面叶片,槽内矿浆形成双循环。比XJ型浮选机吸气量大,功耗低,叶轮转速低,叶轮与盖板磨损小。如果将SF型与XJ型组成联合机组,前者作为首槽,可自吸矿浆,后者作为直流槽,则可发挥各自优点,提高选别指标。

(4)棒型浮选机

这是一种浅槽式浮选机,棒式叶轮的旋转搅拌矿浆并吸入空气,矿浆的吸入由吸浆轮来实现。该机搅拌力强,充气量大,一般为1~1.2m3/·m2.min。矿浆运动轨迹呈W型,气泡弥散度高,浮选速度快。结构简单,操作方便,耗电量小。该机适于中、小型选矿厂处理粗粒易选矿石。

(5)环射式浮选机

该机的特点是采用特殊旋转叶轮,甩出的环状矿浆流从叶轮下部中心吸空气,因而具有二次吸气作用,增加了矿浆循环量及混气面积,该机设备结构简单,搅拌力强,浮选速度快,单位容积处理量大。
